盛泉小區熱力運營項目位于山東省濰坊市濰城區。該居民小區于2007年建成,原供暖方式為燃氣鍋爐,由于運行費用較高,且全天分時段運行,供暖不連續,溫度不達標,導致居民采暖效果欠佳,舒適度低,該現狀亟待改善。
為解決原有燃氣鍋爐供暖效果欠佳的狀態,積極響應政府雙碳目標,濰城區決定取代原有燃氣鍋爐供熱熱源,更換為清潔環保的空氣源熱泵機組,為盛泉小區實現集中供熱。提供冬季供暖室內溫度不低于18℃連續穩定供熱。

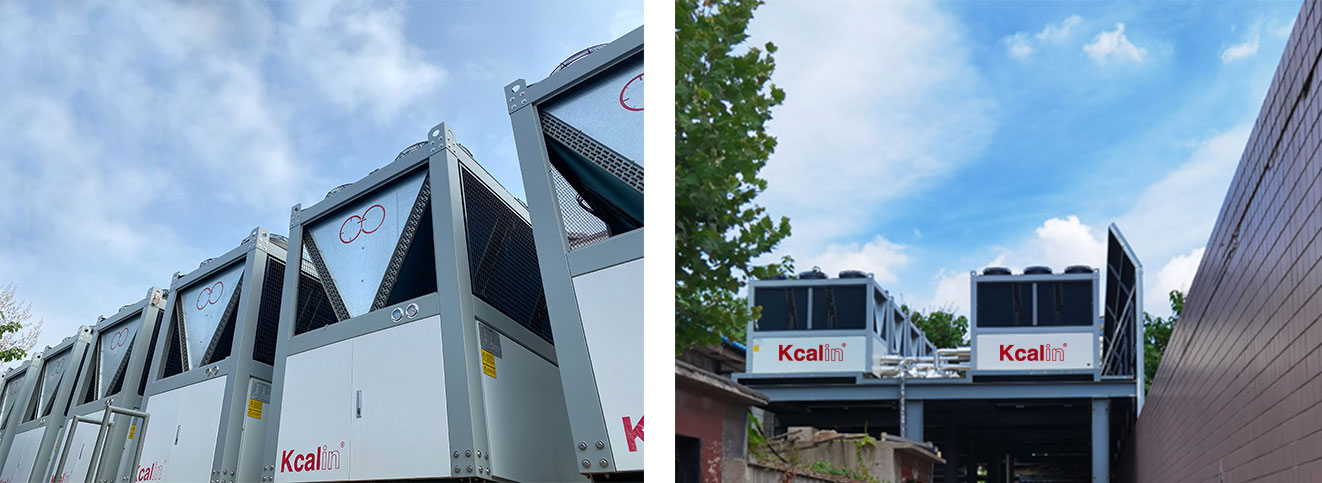

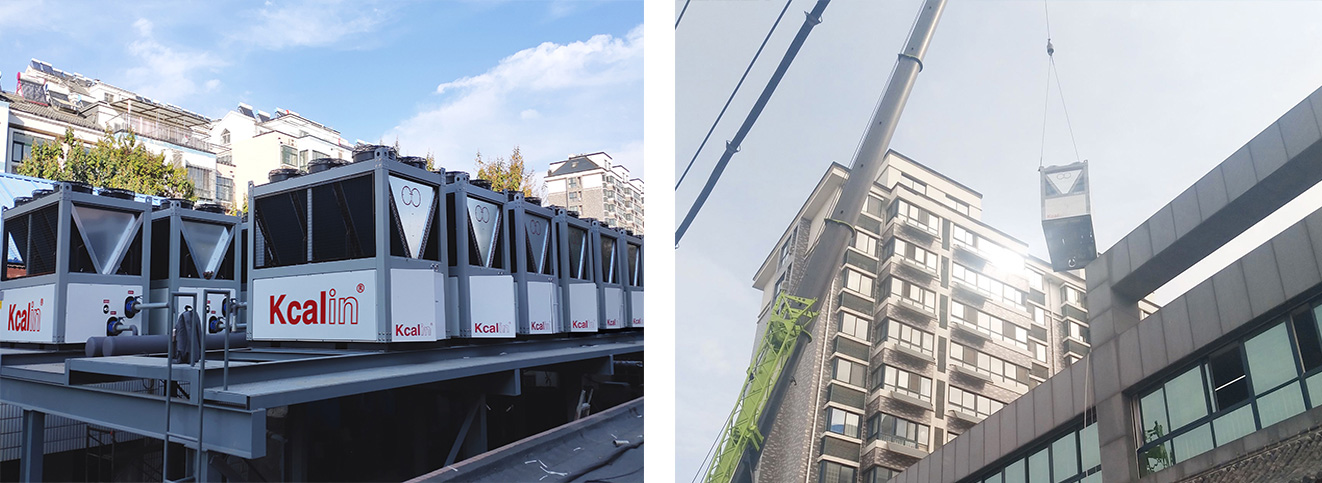

本項目配置26臺型號為KLKQ-STS/S-90/24(I)R3的卡林STS高效空氣源熱泵機組,2020年10月竣工并投入運行,冬季供暖室內溫度不低于18℃,目前已穩定運行2個采暖季。
盛泉小區熱力運營項目,地點位于山東省濰坊市。建筑面積為86000㎡,采暖面積約66000㎡,末端供熱形式為地暖。
本次設計主要包括國家相關采暖空調通風設計標準,如下:
1.《民用建筑供熱通風與空氣調節設計規范》GB50736--2012;
2.《建筑給水排水設計規范》(GB50015-2019);
3.《商業或工業用及類似用途的熱泵熱水機》(GB/T 21362-2008);
4.《全國民用建筑工程設計技術措施》(暖通空調動力給水排水)
5.《嚴寒和寒冷地區居住建筑節能設計標準》JGJ 26-2010);
6.《通風與空調工程施工質量驗收規范》(GB50243-2016);
7.其他國家相關規范及技術標準。
經查全國民用建筑供暖通風與空氣調節設計規范室外氣象參數,濰坊市氣象參數如下:
項目 | 數值 | |
室外供暖計算溫度(℃) | -7.0 | 冬季 |
室外空調計算溫度(℃) | -9.3 | |
室外通風計算相對濕度(%) | 63 | |
室外平均風速(m/s) | 3.4 | |
大氣壓力(hPa) | 1022 |
根據現場實際勘察了解以及房屋的保溫情況,熱負荷按照32w/㎡進行計算。
計算結果如下:66000x32w/m2/1000=2112kW
根據負荷計算,設備選型如下:
序號 | 名稱 | 總需求 | 機組型號 | 參數 | 數量(臺) | 備注 |
1 | STS空氣源熱泵機組 | 總熱負荷2112KW | KLKQ-STS/S-90/24(I)R3 |
名義制熱量:98KW 電功率:24KW |
26 | |
2 | 循環水泵 | KQL200/300-45/4 |
循環泵電功率:45KW 流量:Q=390m3/h 揚程:H=24m |
2 | 與機組配套 |
序號 | 冬季采暖形式 | 單位 | 卡林STS空氣源熱泵 | 燃氣鍋爐 | 備注 |
1 | 能源種類 | - | 電能 | 電能+燃氣 | |
2 | 供熱總負荷 | kW | 2112.0 | 2112.0 | |
3 | 全年耗熱量 | 萬kWh | 444.0 | 444.0 | |
4 | 全年耗能量 | 萬kWh | 142.4 | 21.6 | 耗電量 |
萬Nm3 | / | 46.9 | 耗氣量 | ||
5 | 全年運行費用 | 萬元 | 66.9 | 129.7 | |
6 | 單位面積采暖費用 | 元/㎡ | 16.1 | 31.3 | |
7 | 間接CO2排放 | tCO2/年 | 842.7 | 1019.0 |
1)節能
原燃氣鍋爐供暖系統運行費用為31.3元/(㎡·供暖季)(天然氣價格3.2元/m3),改造后,空氣源熱泵供暖系統運行費用為16.1元/(㎡·供暖季)(電價0.58元/KWh)與原系統相比,每年運行費用減少15.2元/(㎡·供暖季),節約48.4%的運行費用。
2)環保減排
CO2排放量按2018年全國度電平均碳排放系數0.592 kg CO2/kWh計算,比改造前減少17.3%。大氣污染物排放:改造后熱泵供暖系統使用現場為大氣污染物為零排放,間接產生的NOx排放量比改造前燃氣鍋爐減少56.4%,PM2.5排放量比改造前減少9.5%。
經過連續2個供暖季的實際應用證明,STS空氣源熱泵機組為濰坊盛泉小區居民用戶實現了高效連續穩定供熱,冬季室溫達標(18℃以上),運行費用比燃氣鍋爐有明顯降低。在極寒天氣中沒有受到結霜除霜停機等影響,供暖效果佳。
